パイプに差し込んで締めるだけで設置可能

水抜きパイプ足場

【NATIS登録商品】

チラシはこちらからご覧ください。

水抜きパイプ足場_チラシ.pdf

足場設置を効率化

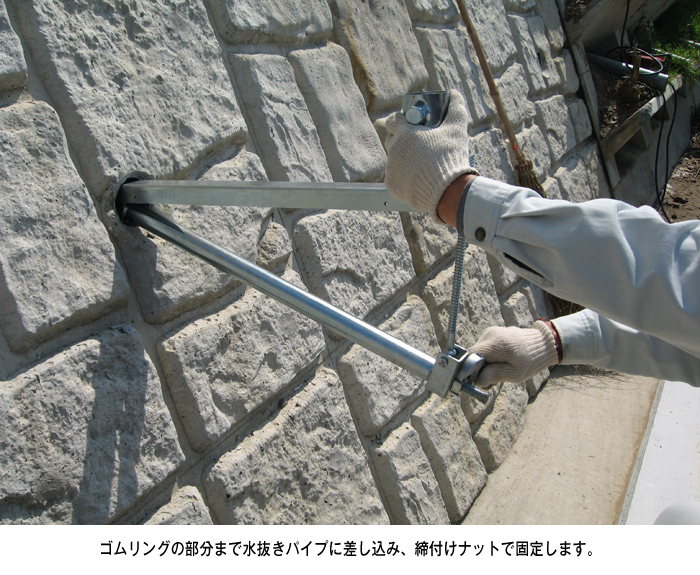

水抜きパイプに差し込んでナットを回すことで、先端のジャッキが開いて圧着

手摺の設置もボルト締めだけで簡単

25°までのパイプ勾配に対応可能

保管スペースや運搬コスト提言

折りたたみ式でコンパクトに

壁面底部から単管足場を組み上げる必要なし

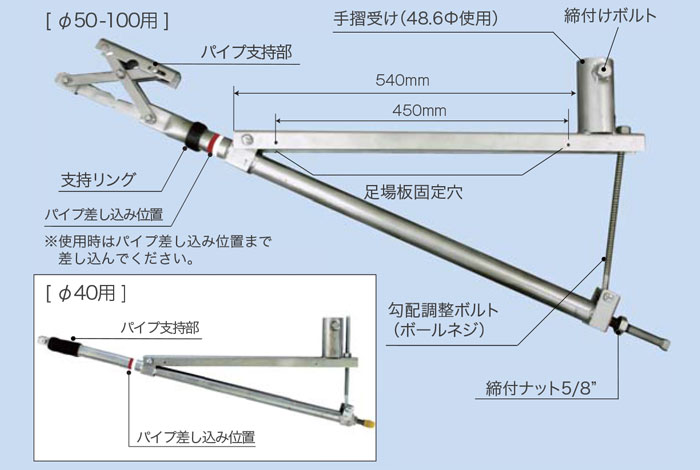

製品仕様

規格 対応パイプ径 重量 対応パイプ勾配
φ50-100用 50φ~100φ 5.7㎏ 25°まで

注意事項

●設置する水抜きパイプは、コンクリートで固まった状態であることを確認する。
●設置する水抜きパイプは、勾配が25°以下あることを確認する。
●製品1 本あたり使用荷重が150kg 以下となるように配置する。
●製品は、指定の差し込み位置( ゴムリング部) まで差し込むこと。
●製品の固定は、50~70N・m(510 ~714kgf・cm)のトルクで締め付けること。
